Stație de pompare GMNS

Stație de pompare / ridicare GMNS (polietilenă) – funcție, utilizare și specificație tehnică

Funcție și utilizare

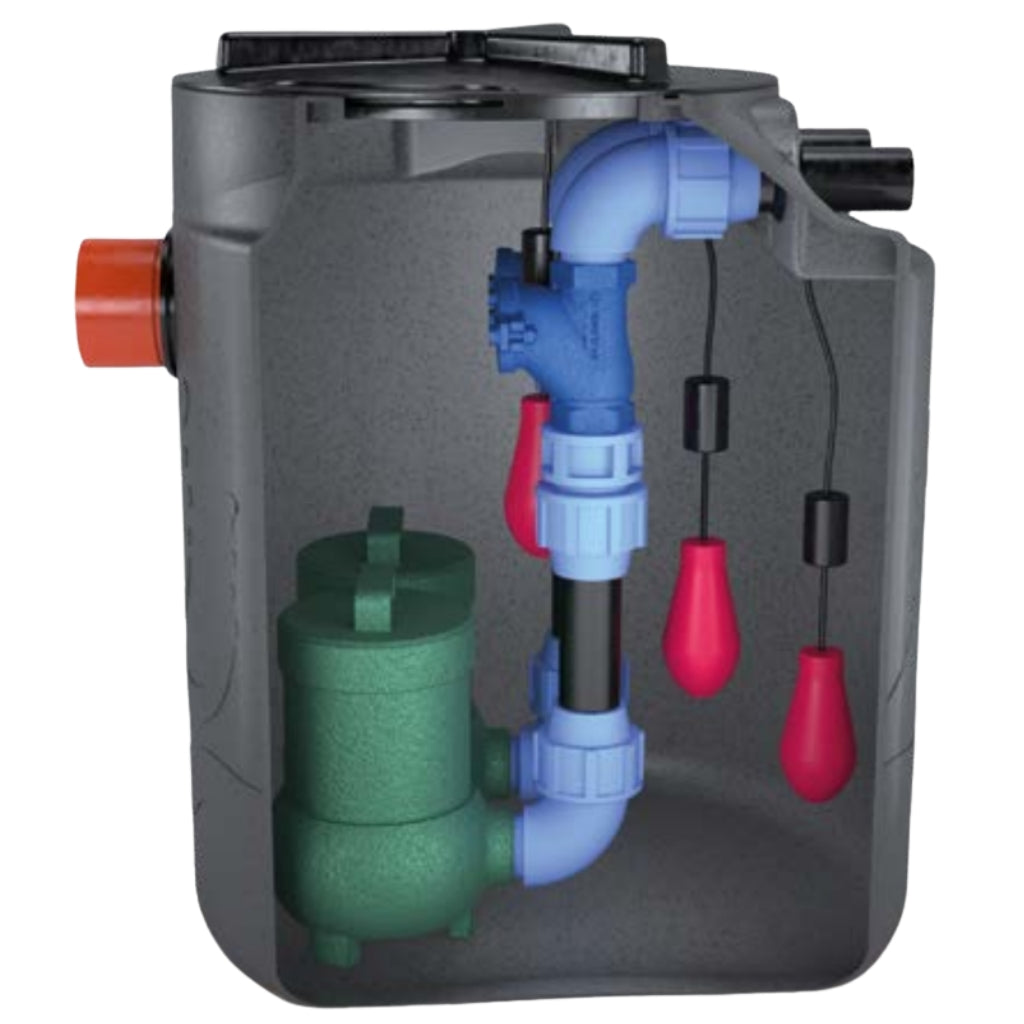

Stația de pompare GMNS este alcătuită dintr-un rezervor cilindric vertical din polietilenă, având rolul de colectare și refulare la o cotă mai înaltă a apelor pluviale sau a apelor uzate.

În interior este prezent un sistem de pompare controlat de plutitoare și de un panou electronic.

Instalația este potrivită pentru ridicarea apelor provenite de la consumatori mici și medii, cu diametre maxime ale conductei de refulare de DN 50.

Se recomandă utilizarea unor sisteme de pretratare grosieră înaintea stației.

Parametri de calcul

Parametrizarea sistemului de calcul ia în considerare:

• Tipul de ape uzate – ape pluviale sau ape murdare care conțin solide de până la 5 mm. În funcție de tipul de apă uzată se alege tipul de pompă.
• Debitul de evacuat – în funcție de debitul de intrare se stabilește volumul rezervorului de acumulare, astfel încât pomparea să funcționeze în condiții optime.
• Înălțimea de pompare (prevalența) – în funcție de înălțimea de ridicare, distanța de parcurs și rugozitatea conductei, se determină „curba caracteristică” a pompei, care stabilește puterea și tensiunea de alimentare.

Specificație tehnică (caiet de sarcini)

Furnizarea unei stații de pompare subterane din polietilenă „GMNS...” tip Gimani, pentru ridicarea apelor curate, murdare sau uzate, cu formă cilindrică verticală, pereți de grosime constantă și structură rigidizată cu nervuri orizontale care asigură rezistența mecanică.

Rezervorul este prevăzut în partea superioară cu o extensie pentru inspecție DN 600, cu capac filetat și capac rabatabil, pentru operațiuni de întreținere.

Stația poate fi echipată cu pompă/pompe pentru ape curate cu rotor închis, pentru ape uzate tip Vortex sau cu tocător, cu racord de refulare și conductă cu diametru maxim 2” (sau DN 50).

Pompele sunt comandate de un panou electronic de control cu pornire directă și întrerupătoare de nivel cu plutitor; sistemul poate fi, de asemenea, echipat cu alarmă sonoră și/sau vizuală.

Dimensiuni rezervor și volume (model GMNS)
