Stație de pompare GMNX

Stație de pompare / ridicare GMNX DN50 din polietilenă – funcție, utilizare și specificație tehnică

Funcție și utilizare

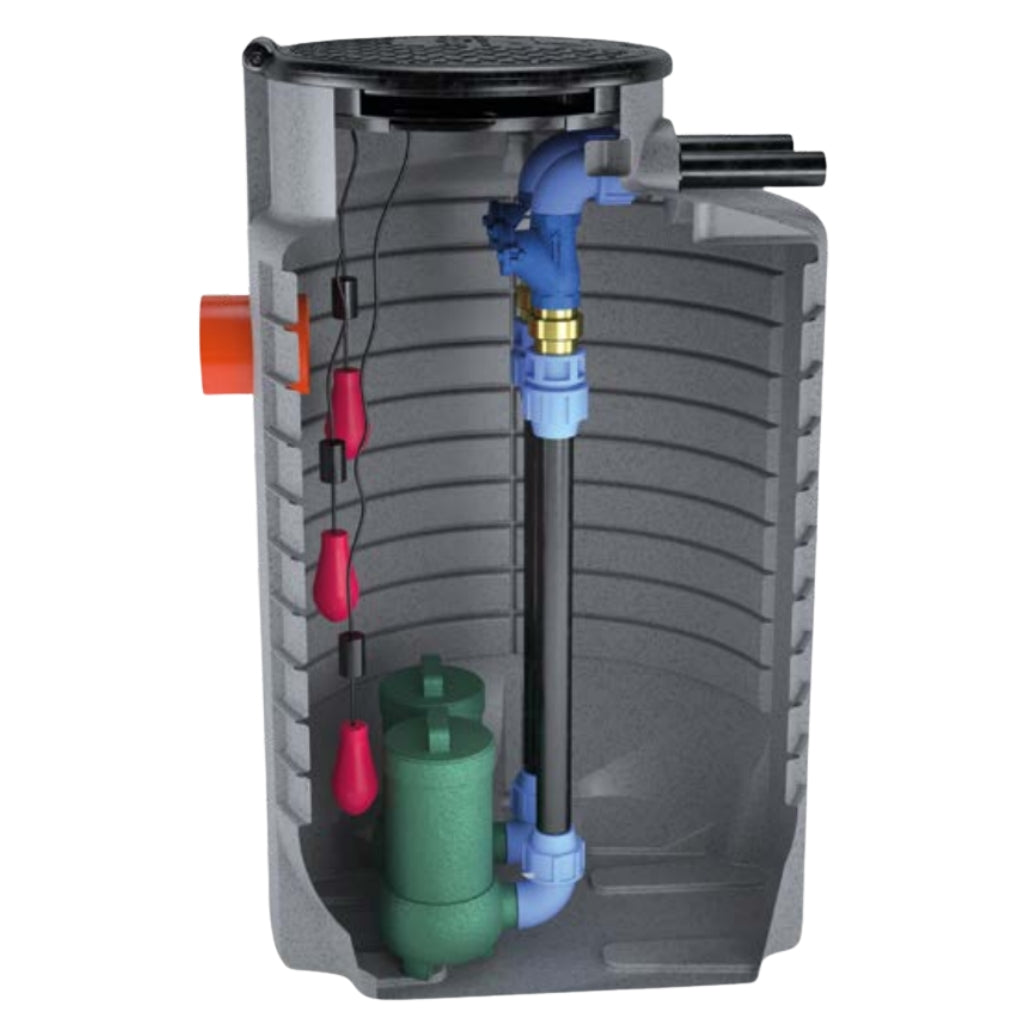

Stația de pompare GMNX este alcătuită dintr-un rezervor cilindric vertical din polietilenă, având rolul de colectare și refulare la o cotă mai înaltă a apelor pluviale sau a apelor uzate.

În interior este prezent un sistem de pompare comandat de plutitoare și panou electronic. Stația poate fi echipată cu sistem de cuplare rapidă sau cu pompă liberă.

Instalația este potrivită pentru ridicarea apelor provenite de la utilizatori mici și medii, cu diametre maxime ale conductei de refulare de DN 50.

Se recomandă utilizarea unor sisteme de pretratare grosieră înaintea stației.

Stația de pompare GMNX este utilizată, în general, în aval de mici evacuări de tip domestic.

Parametri de calcul

Parametrizarea sistemului de calcul ia în considerare:

• Tipul de ape uzate – ape pluviale sau ape murdare care conțin solide de până la 5 mm. În funcție de tipul de apă uzată se alege tipul de pompă.
• Debitul de evacuat – în funcție de debitul de intrare se stabilește volumul rezervorului de acumulare, astfel încât pomparea să funcționeze în condiții optime.
• Înălțimea de pompare (prevalența) – în funcție de înălțimea de ridicare, distanța de parcurs și rugozitatea conductei, se determină „curba caracteristică” a pompei, care stabilește puterea și tensiunea de alimentare.

Specificație tehnică (caiet de sarcini)

Furnizarea unei stații de pompare subterane din polietilenă „GMNX...” tip Gimani, pentru ridicarea apelor curate, murdare sau uzate, cu formă cilindrică verticală, pereți de grosime constantă și structură rigidizată cu nervuri orizontale care asigură rezistența mecanică.

Fundul rezervorului este adaptat atât pentru montaj cu pompă liberă, cât și pentru instalarea unui sistem de cuplare rapidă prin intermediul unei plăci de fixare realizate din polietilenă.

La baza rezervorului sunt prevăzute 3 fante pentru ancorarea la o placă de beton armat.

Rezervorul este prevăzut în partea superioară cu gură de inspecție DN 600, cu capac tip baionetă și capac rabatabil, pentru operațiuni de întreținere.

Stația poate fi echipată cu pompă/pompe pentru ape curate cu rotor închis, pentru ape uzate tip Vortex sau cu tocător, cu racord de refulare și conductă cu diametru maxim 2” (sau DN 50).

Pompele sunt comandate de un panou electronic de control cu pornire directă și întrerupătoare de nivel cu plutitor; sistemul poate fi, de asemenea, echipat cu alarmă sonoră și/sau vizuală.

Dimensiuni rezervor și volume în funcție de model:
